新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2)能源利用率高。有研究表明，同樣的原油經過粗煉，送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變為汽油，再經汽油機驅動汽車的要高。

(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十分安靜。

(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

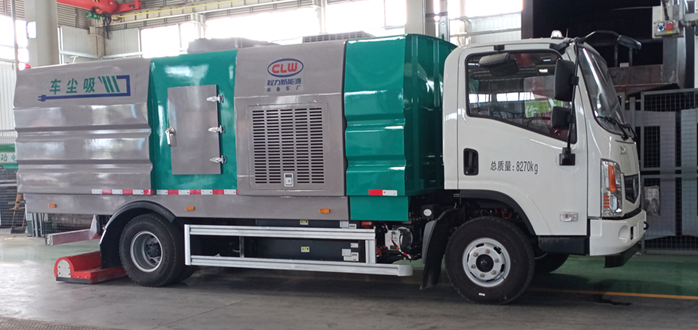

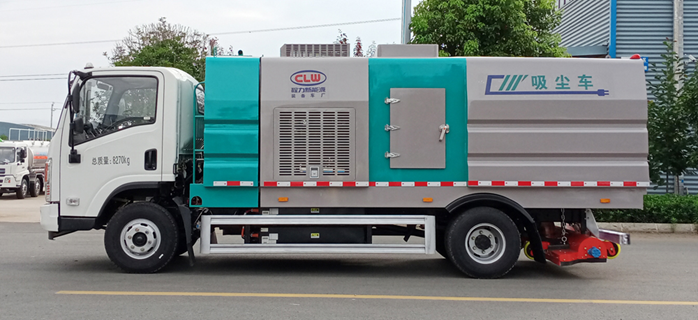

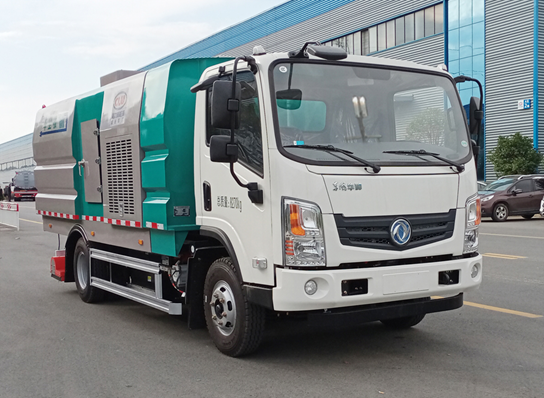

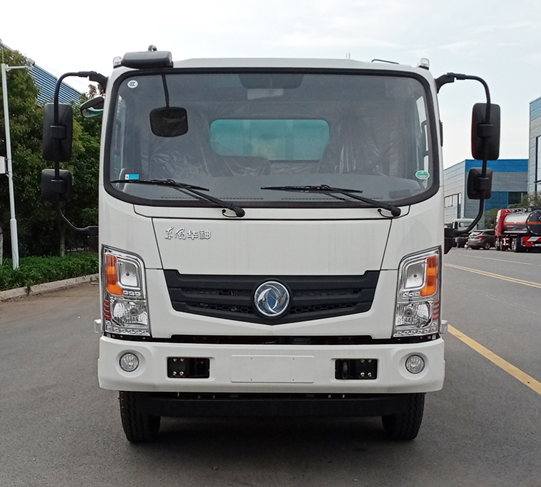

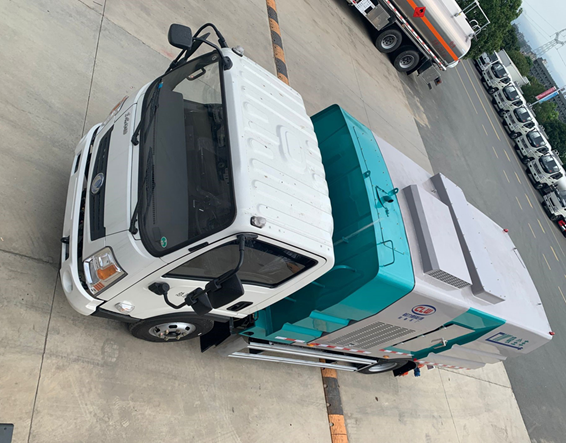

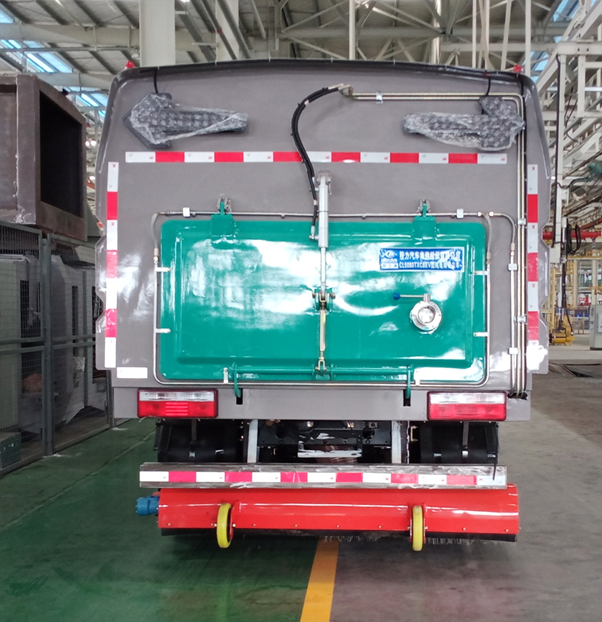

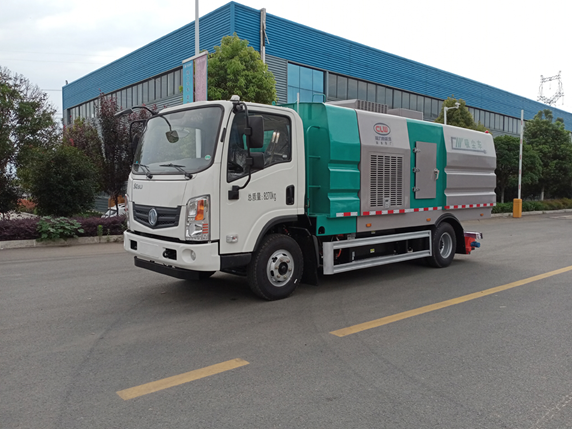

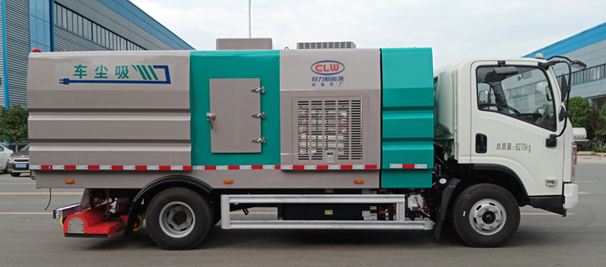

CL5080TXCBEV型純電動吸塵車

特點及主要功能簡介

整車由磷酸鐵鋰電池做為驅動能源，由永磁電機將電池能源轉化為動能，具有轉換效率高，達到節能減排，符合當下**提出對環境治理的理念，高環保要求，零排放，具有一次投入，后期維護使用成本及低。
本吸塵車將滾掃吸塵合為一體，大大提高了清潔度，使用場景更廣，地面上有粘連物可一過而凈。可用于傳統吸塵車應用場景及道路改造鋪設前的清潔-吸掃去灰塵及小顆粒石子，使路面鋪設更易于與老路基結合。
低噪聲，傳統吸塵車副發動機噪聲大，本吸塵車是電機傳動，大大降低噪聲污染。

產品簡述

1.1 產品簡述

純電動吸塵車是在純電動二類底盤的基礎上，加裝風機、水箱、吸塵系統，由機械、液壓（氣路）、電器三部分合為一體的專用吸塵作業車。

/202501/1737078900_11e3c4a40f00ae9d3115.png

1.1 使用場景

程力新能源裝備車廠研發的新型道路保潔車型，采用負壓純吸的原理，單向進風（無反吹氣流），實現粉塵只進不出、無揚塵，實現PM2.5零排放，適用于城市道路、高架橋、廣場、機場、碼頭、廠區等水泥混凝土路面和瀝青路面的機械化保潔作業。

產品性能特點

2.1 底盤

底盤采用東風純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3) 整車輕量化設計，**總質量為8270kg；

(4) 搭載106kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。

2.2、性能特點

1、采用中置寬幅吸嘴由主吸+左、右邊吸嘴組成，能將垃圾一吸無遺，左、右邊吸嘴還具有防撞避讓功能。

2、寬幅吸嘴由液壓油缸**升降，采用液壓浮動技術可大大提高膠輪的使用壽命。

3、采用獨特的箱體結構，濾筒拆卸維護簡單、方便，垃圾箱采用傾斜板結構，卸料方便，無需人工干預。

4、采用濾筒，并設有氣脈沖濾筒清灰裝置，可有效分離吸塵車濾筒上的粉塵，避免造成濾筒的堵塞和二次污染，從而大大提高濾筒壽命及吸塵車的整體性能，極大提高濾筒清灰效果。

5、電氣系統采用集成模塊化CAN總線**，面板具有副發動機轉速、水溫、操作工況等的實時顯示與監控等視頻功能，作業狀態一目了然，維護方便。

產品主要技術參數

3.1 車型基本參數表

公告型號		CL5080TXCBEV型純電動吸塵車	外形尺寸		7100X2250X2700
底盤型號		EQ1080TTZEVJ1	上裝容積	5.5方（1.5水、4塵）
總質量		8270KG	上裝電動機額定功率		30KW
整備質量		6350KG	上裝每小時消耗電量		20KWH
軸距		3850MM	建議充電樁功率		120KW
輪胎	7.50R16LT 14PR,215/75R17.5 16PR		充電時間（建議功率下）			約1-2小時
軸數		2	備注：1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M.
底盤電機峰值功率		135 KW
電池組額定電壓		618 V
電池電量		106 KWH
底盤滿載續航里程		300KM
電池類別		磷酸鐵鋰電池
電池品牌		寧德時代
燃料種類		純電動
電池容量		173AH
作業寬度		2200mm

3.2 底盤基本參數表

底盤型號	EQ1080TTZEVJ1
駕駛室寬度（mm）	1835/1995
總質量（kg）	8270
軸距？（mm）	3850
續航里程（km）	300
充電時間（h）	快充1-3
**車速（km/h）	85
**爬坡度（%）	25
電池類型	磷酸鐵鋰
電池廠家	CATL側掛
總電量（kwh）	106
電機功率（kw）	75/135
電機扭矩（nm）	650/1600

3.3 專用參數表

箱體參數	箱體厚度		5mm
	箱體容積		1.5水4塵
	罐體材質		Q235碳鋼（選裝不銹鋼罐體）
上裝電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	清掃寬度(mm)		2200
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
	清掃作業速度(km/h)		3-15
	**清掃能力(m2/h)		30000
	抽吸能力	密度(g/cm3)	2.0
		質量(kg)	1.5
		抽吸粒度(mm)	≥100
	垃圾廂傾卸角		≥45°
	清掃效率		≥96%
	作業噪聲(db)		< 88 符合GB7258規定
降塵系統	噴水形式		低壓霧狀
	主要元件組成		隔膜泵、水過濾器、管路、不銹鋼噴架、高壓噴嘴等
安裝位置			吸盤吸風口內
**形式			電子**，一鍵操作
電氣系統	系統組成		由底盤車電路專用工作裝置操作**電路組成。
	底盤車系統電壓(V)		24
	工作裝置系統電壓(V)		12
	電控箱面板組成		主電機轉速表、機油溫度報裝置、各種操作開關
	**開關		上海施耐德
	可編程序邏輯**器		百兆富
	斷路器		海格
風機系統	型式		專用高壓離心風機
	品牌		晨風牌
	額定工作轉速		2000
	傳動型式		底盤電機帶齒耐高溫A帶傳動
	風機皮帶		浙江三維
	風量(m3/h)		12000 ~ 23000
吸嘴裝置	型式		吸嘴懸掛在底盤車后輪之后，由吸嘴、滾輪、吸管組成，吸嘴體可隨動，吸嘴升降用油缸雙吸口寬吸嘴，吸嘴體與路面隨動。液壓驅動電氣自動吸嘴升降，彈簧浮動懸掛。
	吸管直徑（mm）		φ220
	吸管品牌		NORRES
	行走輪軸承		SKF
	行走輪耐磨外圈		Stellana
	工作狀態吸嘴邊剛性部份離地間隙(mm)		5～8
	吸嘴吸管風速(m/s)		50 ～ 65
	吸嘴負壓(mmH2O)		380
其他配置	報**系統		倒車語音報**系統
	副操作系統		尾部帶電控操作系統，**大廂升降及后門開關，避免用戶在駕駛室內操作因觀察不到后方情況發生安全事故。
	手動泵應急舉升系統		如遇故障造成液壓系統不能使用，掃刷、吸盤、大廂均不能升降，可使用手動泵應急舉升系統操作。

3.4 整車公告參數：

整車公告技術參數
產品**	程力牌	公告批次	336
產品名稱	純電動吸塵車	產品型號	CL5080TXCBEV
總質量(Kg)	8270	罐體容積(m3)
額定載質量(Kg)	1725	外形尺寸(mm)	7100x2250x2700
整備質量(Kg)	6350	貨廂尺寸(mm)	xx
額定載客(人)		準拖掛車總質量(Kg)
接近角/離去角(°)	19/16	前懸/后懸(mm)	1175/2075
軸荷(Kg)	3000/5270	**車速(Km/h)	85
備注	1、該車主要用于道路吸塵,主要專用裝置為箱體,吸塵總成。選用軸距:3850mm。2、該車側面防護裝置的材料為5052-H32,連接方式為螺栓連接;后防護裝置材料為Q34**,連接方式為螺栓連接,后下部防護斷面尺寸:120×60(mm),離地高度為420mm;。3、該車技術階段為\"發展期\",可在全國銷售,動力蓄電池種類:磷酸鐵鋰電池,生產企業:寧德時代新能源科技股份有限公司(單體),寧德時代新能源科技股份有限公司(總成);驅動電機類型:永磁同步電動機,額定功率75kW,峰值功率135kW,生產企業:大洋電機新動力科技有限公司.ABS系統生產企業:廣州瑞立科密汽車電子股份有限公司,ABS系統型號:CM4XL-4S/4M.
底盤技術參數
底盤型號	EQ1080TTZEVJ1	底盤品牌	東風牌
生產企業	東風汽車集團有限公司	生產地址	湖北省十堰市
軸數	2	輪胎數	6
軸距	3300,3850
輪胎規格	7.50R16LT 14PR,215/75R17.5 16PR
鋼板彈簧片數	6/6+5,6/8+4,3/3,7/6+5,7/8+4
前輪距(mm)	1730,1683	后輪距(mm)	1590
燃料種類	純電動	排放依據標準
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
TZ368XSD03	大洋電機新動力科技有限公司	0	135

產品主要結構

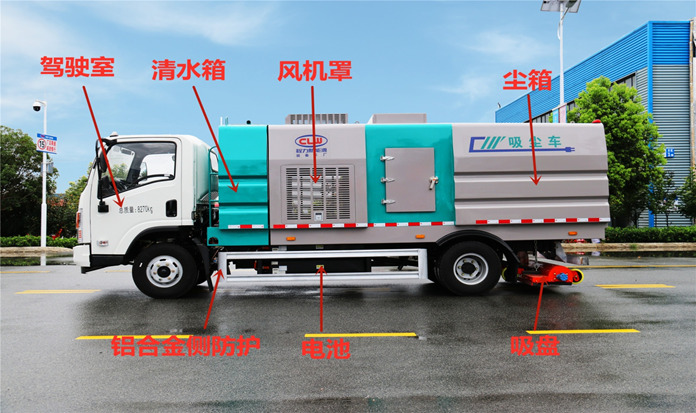

4.1、整車基本結構分解

/202501/1737078900_8b538c757077e9be48da.png

CL5080TXCBEV結構細節展示

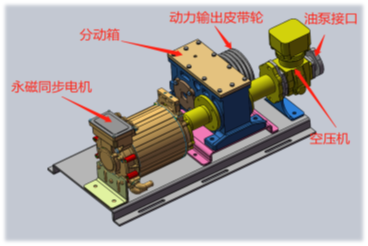

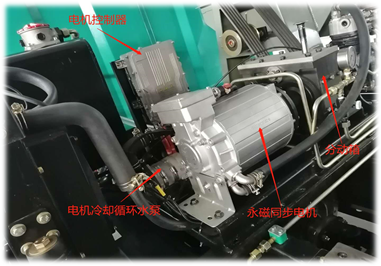

1 . 采用的永磁同步電機作為驅動力，具有扭矩大、體積小、能耗小、精度高等優勢。
2 .采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。
3. 采用本公司研發的高集成分動箱。具有傳動能耗小、體積小易于安裝，功能多等優勢。

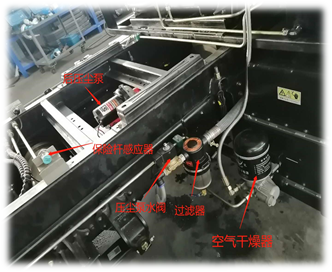

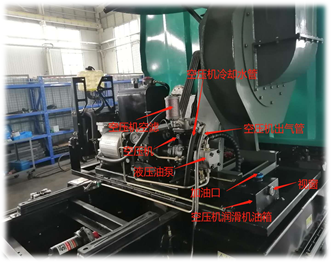

4. 采用底盤專用液冷空壓機具有故障小等優勢。

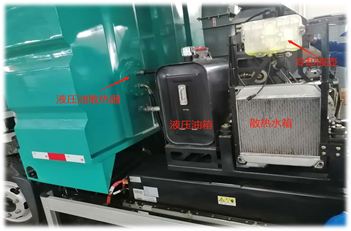

5. 采用本公司液壓冷卻系統，具有液壓油工作溫度低，液壓系統故障率小。**

6. 保險桿感應裝置，提高安全操作性能。
7. 水過濾器過濾水中細小顆粒，防止噴嘴堵塞。

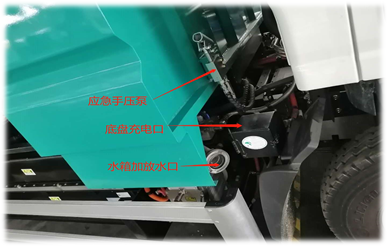

8.應急手壓泵可在無電情況下應急操作液壓系統。

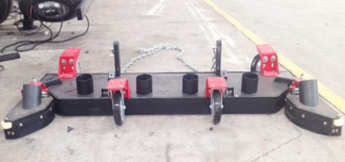

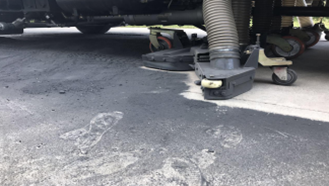

9、吸盤與車體為浮動連接（路面隨動），4 個高度可調的吸嘴輪，能方便調整和保證吸盤與路面間合理間隙，從而達到更好的吸塵效果，吸塵效率更高；
10、左右副吸盤帶自動避讓功能，當遇到馬路道牙及障礙物時可自動收縮，之后又能恢復原有位置
11、吸塵車車體右方和后方裝有監視探頭，實時監控作業情況并顯示在駕駛室內顯示屏上，限度的保證清吸效果開關采用德國西門子電控開關，集成疊加設計，駕駛室電液集中，方便操** 作
12、海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥控制盒罩，有效避免灰塵及垃圾物進入盒內。
13吸塵車垃圾箱上端裝有過濾系統和除塵裝置，過濾系統為八個濾筒分成四組固定在出箱體風口前端，采用國外進口覆膜定制濾芯，橫列布置，更有利于灰塵過濾處理，使粉塵有進無出，無二次揚塵。垃圾箱內部設有分隔倉，垃圾分類存放
