新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車

新能源純電動汽車簡介：

純電動汽車(Blade Electric Vehicles，BEV)是一種采用單一蓄電池作為儲能動力源的汽車，它利用蓄電池作為儲能動力源，通過電池向電動機提供電能，驅動電動機運轉，從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等，這些電池可以提供純電動汽車動力。同時，純電動汽車也通過電池來儲存電能，驅動電機運轉，讓車輛正常行駛。

純電動專用車優點：

(1)零排放。純電動汽車使用電能，在行駛中無廢氣排出，不污染環境。

(2)能源利用率高。有研究表明，同樣的原油經過粗煉，送**電廠發電，經充入電池，再由電池驅動汽車，其能量利用效率比經過精煉變為汽油，再經汽油機驅動汽車的要高。

(3)結構簡單。因使用單一的電能源，省去了油箱、發動機、變速器、冷卻系統和排氣系統，相比傳統汽車的內燃汽油發動機動力系統，其結構大為簡化。

(4)噪聲小。在行駛過程中振動及噪聲小，車廂內外十分安靜。

(5)原料廣。使用的電力可以從多種一次能源獲得，如煤、核能、水力等，解除了人們對石油資源日見枯竭的擔心。

(6)移峰填谷。對于發電企業和電力公司來說，電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電，可以平抑電網的峰谷差，使發電設備日夜都能充分利用，從而大大提高經濟效益。

比亞迪T8純電動灑水車基本參數：

比亞迪T8純電動灑水車整車型號CL5183GSSBEV,底盤型號：BYD1180D8HBEVD1,4500mm軸距，BYD磷酸鐵鋰電池，電機型號：BYD-3425TZ-XS-A，整車電量217kwh，充電時間2h，滿載工況行駛里程210km。

上裝容積11立方，罐體采用Q235優質碳鋼材質，鋁合金后平臺、鋁合金側防護，50-110灑水水泵，全自動前沖、后灑、高炮，可在駕駛室一鍵操作灑水功能。高炮射程可達35米以上。

產品簡述

1.1 產品簡述

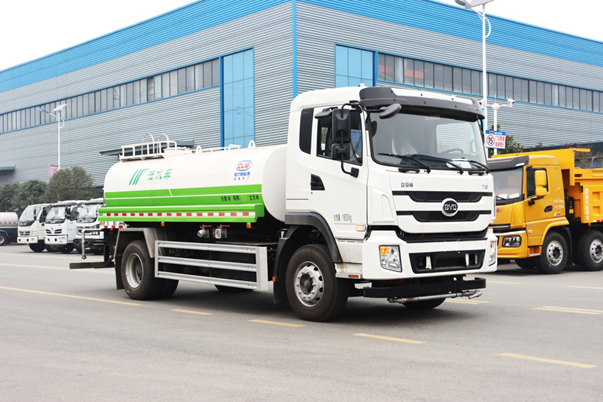

純電動灑水車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。

/202501/1737078829_4769a6ca894bcf27ca63.png

工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、水**射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。

1.1 使用場景

該產品適用于城市主干道、公路、廣場等場地路面養護、沖洗路面、保持道路濕潤、降低灰塵作業，也可用于綠化帶澆花澆樹；還可以作為緊急消防水車使用。

產品性能特點

2.1 底盤

底盤采用比亞迪純電動二類底盤，各總成匹配合理，完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點：

(1) 動力電池布置方式采用側掛布置，采用窄托架裝配，適應各類專用上裝改裝需求；

(2) 駕駛室標配中控鎖，MP5,包裹式航空氣囊減震座椅，高密度海綿，設置杯托、卡槽、儲物盒等10余處儲物空間，帶來舒適駕乘體驗；

(3) 整車輕量化設計，**總質量為18000kg；

(4) 搭載217kWh大容量動力電池，滿足各類環衛清洗車、垃圾收運車使用需求，動力電池標配水循環熱管理系統，滿足車輛在各種環境條件下使用需求；

(5) 配備大功率上裝取電接口，滿足各類專用車上裝電動化需求。另外，比亞迪專用車上裝直接省去取力口，直接用電機帶動。

2.2、性能特點

(1) 采用知名品牌自吸式雙級離心泵，質量穩定可靠，揚程大，質量穩定可靠，上裝電機取力傳動；

(2) 前沖圓錐噴嘴，自動**，操作方便靈活沖洗路面寬度可覆蓋8條車道；后灑圓柱噴嘴，噴出均勻的扇形水霧，寬度可到10m，能有效抑制路面灰塵；

(3) 360°旋轉的后置水炮，可設置成柱狀或霧狀出水，射程超過38米；

(4) 零污染、低噪音，有效的保護環境，節約燃油能源，使用成本更低。

產品主要技術參數

3.1 車型基本參數表

公告型號	CL5183GSSBEV 型純電動灑水車	外形尺寸	8630×2535×3080(mm)
底盤型號	BYD1180D8HBEVD1	上裝容積	10方
總質量	18000KG	上裝電動機額定功率	30KW
整備質量	9550KG	上裝每小時消耗電量	20KWH
軸距	4500MM	建議充電樁功率	120KW
輪胎	295/80R22.5	充電時間（建議功率下）	約2小時
軸數	2	底盤滿載續航里程	210KM
底盤電機**功率	180 KW	電池類別	磷酸鐵鋰蓄電池
電池組額定電壓	640	電池品牌	比亞迪
電池電量	217 KWH	燃料種類	純電動

3.2 底盤基本參數表

總質量（kg）	18000	軸距（mm）	4500
整車電量（kwh）	217	電機**功率（kw）	180
整車電壓平臺（V）	640	電機型號	BYD-3425TZ-XS-A
**車速（km/h）	85	**爬坡度	30%
接近角/離去角（°）	18/10	**小轉彎半徑（mm）	8950
**小離地間隙（mm）	255	上裝配電功率（kw）	額定75kw，峰值90kw
前后橋承載（t）	前橋7.5T,后橋16T	充電時間（h）	2
續駛里程（工況法km）	210	輪胎規格	295/80R22.5-18PR
驅動電機	集成橋	轉向系統	EHPS(電動液壓助力)
充電型式	DC120kw	方向盤	無按鍵四幅方向盤
電池型式	磷酸鐵鋰電池	轉向管柱	四向可調
駐車型式	機械手剎	制動型式	氣壓
駕駛室型式	平頭平頂排半	制動器	前后鼓式
駕駛室翻轉型式	手動	輪胎	無內胎子午線輪胎
駕駛室懸置	四點螺旋彈簧全浮式	車窗	電動

3.3 專用參數表

罐體參數	罐體厚度 /涂層		5mm/（罐體內部做防腐防銹涂層）
	罐體尺寸（mm）		4800×2100×1250
	水罐公告有效容積/**容積（m3）			8.736/11
	罐體材質		Q235碳鋼（選裝不銹鋼罐體）
上裝電機	類型		永磁同步電機
	冷卻方式		水冷
專用參數	管路直徑（mm）		主管路65#，副管路50#
	驅動方式		永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。
	低壓水泵	型式	雙級葉輪離心式
		品牌	威龍
		型號	80QZB(F)-60/90；50/110（選用）
		揚程	90m；110m
		轉速	1480r/min
	水閥		氣控球閥
	灑水寬度（m)		≥16
	沖洗寬度（m)		≥24
	灑水速度（km/h）		7~20
	水炮射程（m）		≥40
	作業時間（h）		1-2
	罐體右側花灑		選裝
	上下噴霧		選裝
	卷盤		選裝

3.4 整車公告參數：

整車技術參數
產品**		程力牌	公告批次	340
產品名稱		純電動灑水車	產品型號	CL5183GSSBEV
總質量(Kg)		18000	罐體容積(m3)	8.736
額定載質量(Kg)		8320	外形尺寸(mm)	8630x2535x3080
整備質量(Kg)		9550	貨廂尺寸(mm)	xx
額定載客(人)			準拖掛車總質量(Kg)
接近角/離去角(°)		18/9	前懸/后懸(mm)	1440/2690
軸荷(Kg)		6650/11350	**車速(Km/h)	85
備注	隨底盤選裝鋁制輪輞、黑底LOGO;側面防護裝置材料為鋁合金100,與車輛采用螺栓連接;后防護尺寸(mm):2350x60x120x5,離地高度420mm;采用Q34材料,螺栓連接。動力蓄電池種類:磷酸鐵鋰蓄電池,生產企業:深圳市比亞迪鋰電池有限公司(單體),汕尾比亞迪汽車有限公司(總成);驅動電機類型:永磁同步電動機,額定功率150kW,峰值功率180kW,生產企業:長沙市比亞迪汽車有限公司;ABS系統生產企業:威伯科汽車系統(**)有限公司,ABS系統型號:ABS-E;電池布置位置:車輛底部;罐體有效容積:8.736立方米,罐體外形尺寸(長×長軸×短軸(mm)):4800×2100×1250,專用裝置:罐體和噴灑系統,主要用于園林綠化及路面灑水。
底盤技術參數
底盤型號		BYD1180D8HBEVD1	底盤品牌	比亞迪牌
生產企業		比亞迪汽車工業有限公司	生產地址	深圳市坪山新區坪山橫坪公路3001號
軸數		2	輪胎數	6
軸距		4500
輪胎規格		295/80R22.5
鋼板彈簧片數		3/3+2
前輪距(mm)		2070	后輪距(mm)	1870
燃料種類		純電動	排放依據標準
發動機型號		發動機生產企業	排量(ml)	功率(Kw)
BYD-3425TZ-XS-A		長沙市比亞迪汽車有限公司	-	180

產品主要結構

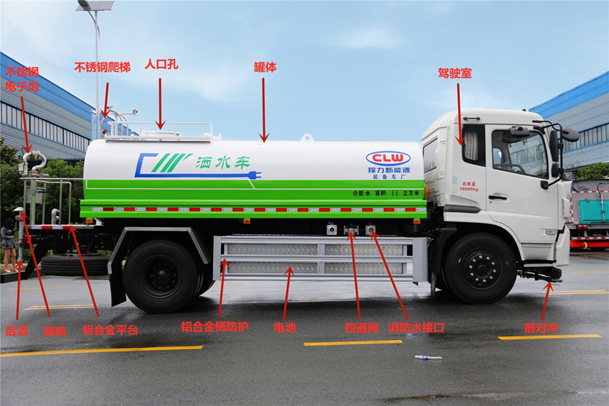

4.1、整車基本結構分解

/202501/1737078829_dcc8dd0e10ecdcd9ace3.png

/202501/1737078829_5a8d5a89a2bb0c6a589a.png

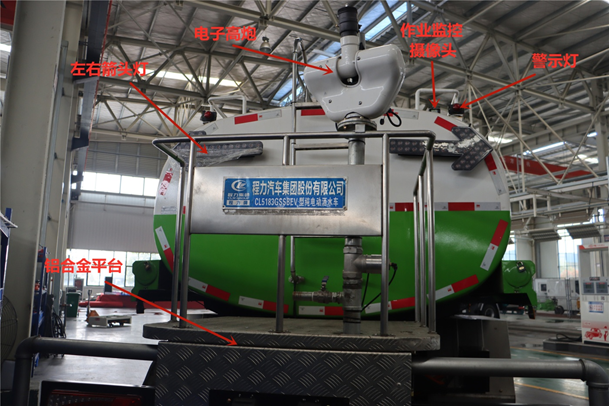

4.2、整車基本配件圖解

作業監控顯示屏：可監控后平臺電子高炮的工作狀態。
左右箭頭指示燈器：左右箭頭燈、**示燈
駕駛室器：車輛灑水功能
氣控閥
**器保護罩
氣泵電機
水泵、水泵保護罩
鋁合金側防護
四通閥、自排口、消防水栓
充電插口
氣動球閥
作業監控攝像頭以及**示燈
電子高射水炮
后灑

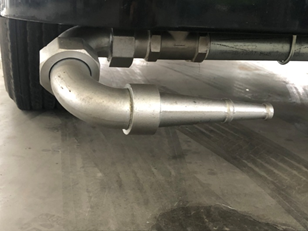

前對沖
電機
電池
